注射器泡罩包装180度剥离试验

注射器泡罩包装180度剥离试验
泡罩包装是广泛应用于医疗和医药行业中的预成型塑料包装,包括药片、胶囊、注射器、片剂和小型医疗器械。

吸塑包装是一种具有热或冷成型与纸板、铝塑料保护膜形成的层压水泡板。吸塑包装的重要点是生产的规格、耐污染、水分、温度和阻隔性。

这些产品必须无降解安全地进入到终端消费者的手中。使用电动测力仪,如CS1100,搭配合适的夹具进行这项泡罩包装的180度剥离试验,得到数据结果以验证泡罩包装的完整性。


需要哪些

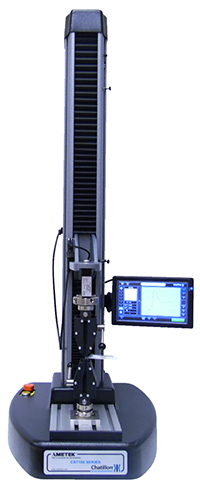

CS1100 电动测力仪
CS1100 测力仪是非常适用在生产环境中的剥离试验。小基座的CS1100测力仪可轻易地安放在台面进行在线成品测试。CS1100触摸屏使试验更为简单,用户只需要手指触按就可以开始剥离试验。测力仪的超静音设计使之成为安静要求较高的实验室环境完美方案。

CS1100 电动测力仪

自紧楔形夹具
01/4647自紧楔形夹具与01/4648 直切夹面是该应用的夹具选项。安装小试片一般很困难但使用自紧楔形夹具,泡罩包装试片总是能够对中。



合适正确夹具的选择是成功试验的关键。例如,直切夹面对于样品太窄的话,样品在夹具中撕裂。由于夹具面引起的过早断裂,测试结果将不正确。
如果夹具的宽度正确,但是夹面对于样品过于光滑,将会打滑导致不正确的结果。
用于这个针筒包装剥离测试案例的自紧楔形夹具夹面具有合适的夹面宽度和直切面,使泡罩包装试片不会撕裂或打滑。



如果对于您的应用在选择合适的夹具方面有疑问的话,可以联系您当地的阿美特克销售代表。


180度剥离试验
将注射器泡罩包装放置在夹具中,试片180度方向分离

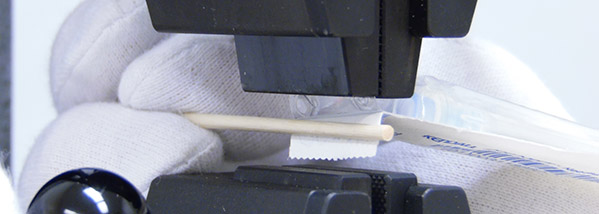

小工具
在这样一个狭小的空间内可使用一个小工具帮助将下部的试片装入夹具,小工具比手指更为安全。

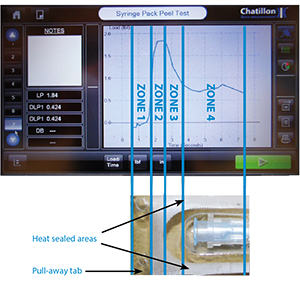

泡罩包装剥离试验的目标是将针筒包装膜从铝塑底板上分离,并测量其峰值力。请见以下插图了解泡罩包装剥离试验结果分析。



区域1(ZONE 1)
测试开始阶段,开始拉伸试片直到试片被完全拉紧后负载开始上升
区域2(ZONE 2)
拉伸两个试片在最大粘合区域,期间达到最大负载
区域3(ZONE 3)
到达泡罩包装的锥形/缩小粘性区域,负载开始下降
区域4(ZONE 4)
在锥形区域拉伸,直到达到1.5” 的测试行程


CS1100测试屏幕的结果

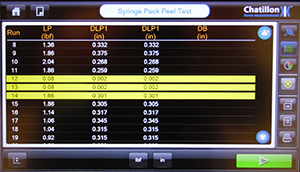

负载/位移 数据点

负载/位移 数据点
高亮数据点表示数据排除

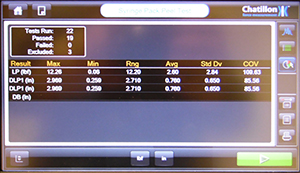

统计数据屏幕

统计数据屏幕
